热熔标线涂料与双组份标线涂料配方差异、施工工艺及适配场景全解析

一、行业概述：热熔与双组份标线涂料的市场应用定位

在道路交通安防设施工程中，路面标线涂料的选型直接决定道路通行辨识度、行车安全系数及后期运维成本。依据最新JT/T280-2022《路面标线涂料》国家标准，目前国内主流长效标线体系主要分为热塑性热熔标线涂料与反应型双组份标线涂料两大品类，彻底替代了传统溶剂型冷喷涂料在主干道路的应用场景。长期以来，多数中小施工团队与工程采购存在严重的选型误区，单纯依据材料单价选择涂料，忽略两类涂料的固化机理、结构特性、环境适配性差异，导致高速主干道、重载路口、沿海高腐蚀路段等特殊场景频繁出现标线脱落、反光衰减、软化变形、龟裂起皮等工程质量问题。

从行业应用格局来看，热熔标线涂料凭借施工效率高、成型厚度大、机械附着力强、性价比优异的特点，占据国内市政道路、乡镇公路、小区园区道路80%以上的市场份额，是通用型道路标线的核心材料。而双组份标线涂料依托常温反应固化、耐候性极强、耐磨抗腐蚀、低温不脆裂、高温不流淌的核心优势，精准适配高速主干道、港口重载路面、沿海盐雾路段、高寒高温极端气候区域等高标准工程场景，成为高端长效标线工程的首选材料。两类涂料无绝对优劣，核心在于场景适配与工艺落地，本文将从配方原理、性能参数、施工容错、病害防控、成本周期五大维度，进行全方位技术性拆解，为一线工程施工提供可落地的实操标准。

二、核心技术拆解：热熔与双组份涂料配方及固化机理差异

涂料的底层配方与固化原理，是两类标线性能差距的核心根源，也是施工工艺差异化的核心依据，区别于表层施工流程差异，配方体系直接决定标线的使用寿命、耐温性能、耐磨强度。

2.1 热熔标线涂料热塑性配方与熔融固化原理

热熔标线涂料属于热塑性物理固化涂料，不含溶剂、零VOC排放，是纯固体粉末热熔型材料，核心配方由石油树脂、EVA改性助剂、钛白颜料、耐磨填料、玻璃微珠、抗氧稳定剂六大组分构成。其中石油树脂为核心成膜物质，占比18%-22%，决定涂料的粘结强度与软化温度；EVA树脂作为改性助剂，用于平衡漆膜的硬度与韧性，避免纯树脂体系过硬易裂、过软易变形。填料体系以超细重钙、石英砂为主，搭配专用耐磨骨料，提升漆膜整体抗压耐磨性能，国标合规热熔涂料骨料配比占比需控制在65%-70%。

其固化过程为纯物理变化：施工中通过180℃-220℃高温熔融，让固态粉末涂料转化为流动液态，摊铺在路面后，依靠环境温度自然降温冷却，树脂分子重新凝聚成型，实现快速固化干燥。该固化方式的核心优势是无需化学反应、固化速度快、施工无等待周期，适合大面积连续施工；但核心短板也极为明显，热塑性树脂具备可逆性，高温环境下会二次软化，低温环境下韧性大幅下降，这也是热熔标线夏季塌边、冬季开裂的根本技术原因。按照国标标准，普通热熔标线涂料软化点需控制在98℃-105℃，低温耐脆温度不低于-5℃，超出该温区性能会大幅衰减。

2.2 双组份标线涂料化学反应固化配方原理

双组份标线涂料为常温化学反应固化涂料，主要分为A、B两组分，A组分为甲基丙烯酸树脂主体浆料，包含成膜树脂、耐磨填料、颜料、分散助剂，B组分为固化剂引发体系，无任何溶剂添加，环保等级远超热熔涂料。施工时需严格按照固定配比混合搅拌，通过两组分化学交联反应形成立体网状高分子结构，实现固化成型，固化过程不可逆，这是其性能远超热熔涂料的核心关键。

国标JT/T280-2022明确要求，双组份标线涂料固化后凝胶含量≥90%，交联密度远高于热熔涂料。配方体系中不含热塑性树脂，因此不存在高温软化、低温脆裂的问题，固化成型后漆膜结构稳定，耐酸碱、耐腐蚀、耐紫外线老化性能优异。同时，双组份涂料可根据施工场景调整固化剂比例，适配5℃-45℃全域施工温度，弥补了热熔涂料低温无法施工、高温性能衰减的短板。但该涂料对施工配比、搅拌均匀度、基面洁净度要求极高，人工操作误差极易引发固化不良、局部发黏、脱落起皮等问题，对施工团队技术专业性要求更高。

三、核心性能参数对标：国标指标与实际工况表现

结合国标检测标准与千万平方面工程实测数据，两类涂料的核心性能参数差异清晰，直接指导不同场景的选材逻辑，以下为关键技术指标对标及工况解析：

在耐温性能上，热熔标线涂料有效适配温度区间为10℃-35℃，夏季路面温度超60℃时，漆膜会轻微软化，车辆碾压易出现痕迹、塌边变形；冬季气温低于0℃时，漆膜韧性缺失，路面热胀冷缩易导致标线龟裂。而双组份标线涂料适配温度区间为-20℃-70℃，固化后结构稳定，高低温极端环境下均无变形、开裂问题，完美适配东北高寒、华南高温暴晒区域。

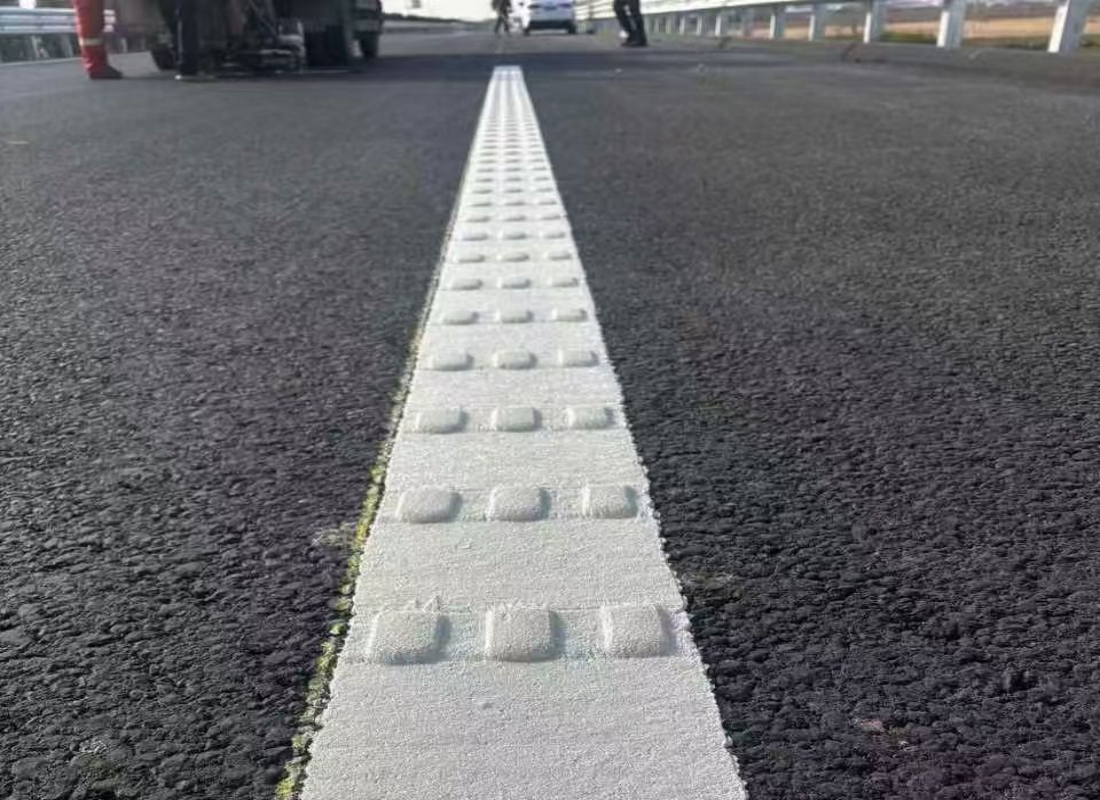

在耐磨与抗压性能上，国标热熔标线1000转耐磨失重≤28mg，抗压强度≥12MPa，适合普通车流路面；双组份标线耐磨失重≤15mg，抗压强度≥20MPa，耐磨性能提升46%以上，可耐受重载货车、工程车辆长期碾压，适配港口、物流园区、国道重载路口等高负荷场景。

在逆反射与耐候性上，新铺热熔标线初始逆反射值≥200 mcd·lx⁻¹·m⁻²，使用寿命2-3年，后期反光衰减速度快；双组份标线初始逆反射值≥250 mcd·lx⁻¹·m⁻²，抗紫外线老化、抗盐雾腐蚀能力更强，使用寿命可达4-6年，大幅降低道路标线翻新频次。

四、差异化施工工艺与现场容错控制实操

两类涂料的固化原理不同，施工流程、参数控制、容错技巧完全不同，错误的施工工艺是标线病害的主要诱因，结合一线施工经验，整理标准化实操方案如下：

4.1 热熔标线涂料标准化施工与病害预防

热熔标线施工核心控制点为熔融温度、摊铺厚度、玻璃珠撒布时机。施工前需将涂料投入热熔釜，匀速升温至190℃-210℃，恒温搅拌15-20分钟，确保树脂完全熔融、填料均匀分散，禁止高温急熔，避免树脂碳化失效。路面基层需提前清理干净，无灰尘、油污、松散颗粒，潮湿基面必须烘干处理，含水率控制在6%以下。

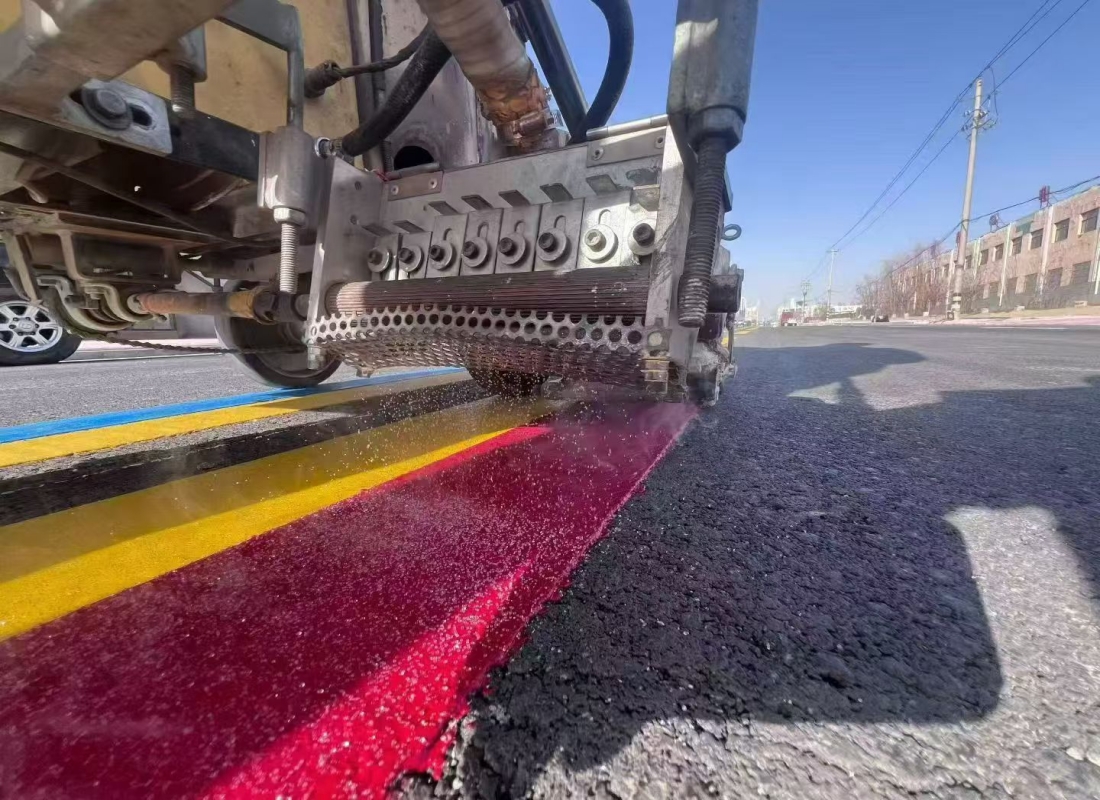

摊铺厚度标准为1.8mm-2.0mm，匀速摊铺速度控制在4-5m/min，速度过快会导致漆膜厚度不足、耐磨度不够，速度过慢易造成涂料堆积、边缘不齐。玻璃微珠需在涂料摊铺成型瞬间同步撒布，嵌固深度不低于粒径的1/2，保障长期反光效果。施工容错重点：低温天气（10℃以下）禁止施工，否则涂料降温过快，漆膜内部应力集中，后期必然开裂；夏季高温避免正午施工，防止漆膜冷却过慢出现粘连、变形。常见病害修复：热熔标线局部开裂可采用专用热熔密封胶填补，起皮脱落区域需彻底打磨清除，重新热熔摊铺。

4.2 双组份标线涂料精准施工与容错控制要点

双组份标线施工核心难点为配比精准、搅拌均匀、固化时间把控。施工前严格按照厂家标准配比A、B组分，误差不得超过±2%，配比失衡会出现固化不完全、表面发黏、永久不干等质量问题。配料后需采用电动搅拌器匀速搅拌3-5分钟，确保两组分完全交联融合，无局部结块、分层现象。

该涂料常温固化，无需加热，施工温度低至5℃即可正常作业，适合冬季低温抢修、高寒地区全年施工。摊铺厚度控制在1.2mm-1.5mm，薄涂成型，无需厚涂即可满足耐磨需求。施工容错重点：配料后可操作时间仅20-30分钟，必须随配随用，超时混合料完全失效，禁止二次使用；雨后基面未完全干燥、空气湿度大于85%时暂停施工，避免漆膜出现针孔、起泡问题。针对重载路面，可在涂料中添加专用耐磨骨料，进一步提升抗碾压性能。

五、细分场景精准选材与全周期成本分析

工程选材不能单一比拼材料单价，需结合场景工况、使用寿命、运维成本综合考量，实现性价比与工程质量最优平衡。

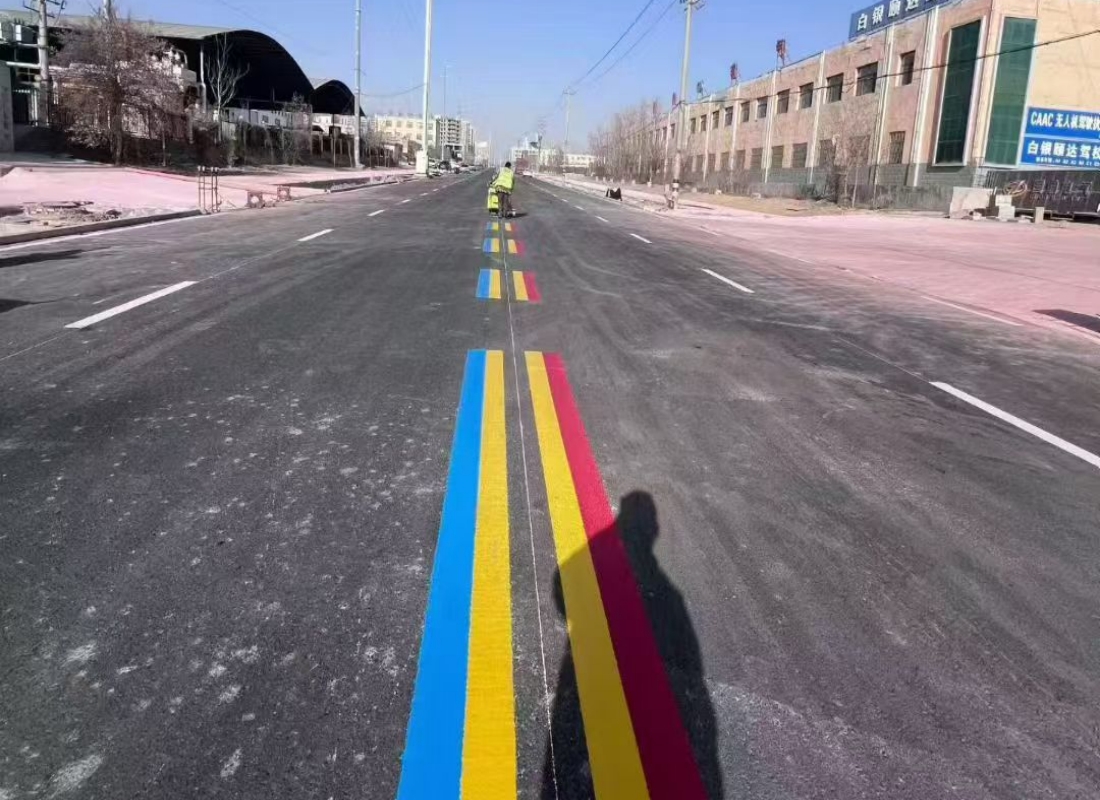

普通市政道路、乡镇公路、小区园区、地下车库等轻载、常规气候场景，优先选用热熔标线涂料。该场景车流荷载小、环境温差温和，热熔涂料施工高效、造价低廉，2-3年的使用寿命完全满足使用需求，且后期翻新修补便捷，综合施工成本更低，是性价比最高的选材方案。

高速主干道、国道重载路口、港口物流路面、沿海盐雾区域、高寒高温极端气候场景，必须选用双组份标线涂料。此类场景对标线的耐磨、耐候、防腐、抗变形性能要求极高，热熔涂料短期内容易出现破损、反光失效，每年需翻新维护，综合运维成本高昂。而双组份标线一次施工可稳定使用5年以上，零频繁返修，长期全周期成本远低于热熔标线。

六、施工验收核心自检标准

施工完成后，需严格对标JT/T280-2022国标进行自检，把控三大核心指标：一是逆反射数值检测，采用手持逆反射仪逐段抽检，确保数值达标；二是厚度检测，采用游标卡尺多点测量，杜绝厚度不均导致的性能差异；三是附着力检测，采用十字划格胶带测试，漆膜无脱落、无起皮为合格。同时检查标线表面无针孔、无裂纹、无粘连、边缘平整顺直，保障工程一次性验收合格。

综上所述，热熔标线涂料与双组份标线涂料不存在绝对的替代关系，而是互补适配的行业标配材料。热熔涂料主打高效、经济、通用，适配常规民用道路工程；双组份涂料主打长效、稳定、耐造，适配高标准、高负荷、极端工况工程。施工与采购人员只有吃透两类涂料的配方原理、性能差异与施工逻辑，结合项目场景精准选型、规范施工，才能从根源上杜绝标线质量病害，提升道路安防工程的专业性与耐用性，契合当下道路基建精细化、标准化的行业发展趋势。
