2026夏季市政长效划线选材：双组份标线涂料施工优势及施工禁忌详解

进入2026年盛夏高温运维季，全国多地交管部门更新道路养护标准，国道主干线、城市隧道、高架桥、沿海市政道路、重载物流园区，逐步淘汰短期易损耗的普通热熔标线，大批量改用双组份标线涂料做长效交通划线。结合近期南北工地现场反馈不难发现：夏季紫外线强、昼夜温差大、路面酸碱腐蚀加剧，常规热熔标线通车3-6个月，就会出现褪色发白、高温软化、边角开裂、反光失效问题，每年需要反复修补划线，极大增加市政养护人力与材料成本。而合规国标双组份标线，适配夏季极端户外工况，耐高温、抗紫外线、耐雨水酸碱侵蚀，成型后网状固化结构不随气温形变，使用寿命可达热熔标线3倍以上，成为今年夏季长效道路划线项目首选主材。

依托JT/T 280-2022国标涂料施工规范，结合山东、广东、浙江、河南四省夏季高速养护实测施工数据，区别于老站点热熔施工科普内容，本文专项解读双组份标线夏季专属性能、适配工程场景、采购甄别方法、夏季施工五大禁忌，专门适配五年免维护、一次性交工、少养护市政项目，帮采购区分国标料与非标勾兑料，规避夏季双组份不干、粘脚、起皮、色差不均高频返工问题。

一、夏季道路标线养护痛点：为什么热熔料逐步适配不了高温工况？

往年绝大多数中小型道路项目，全年统一采购普通热熔标线涂料施工，适配春秋温和气候性价比尚可，但2026夏季极端天气频发，正午多地沥青路面地表温度突破58℃，叠加夏季雷雨含盐雨水溅射、路面融尘酸碱腐蚀，热熔标线短板彻底暴露，也是今年市政项目大批量更换双组份涂料的核心原因。

第一，高温稳定性极差。常规热熔标线依靠物理热熔成型，高温下树脂软化，重载货车碾压直接变形、边线扭曲，停车场标线极易粘连砂石，外观破损严重，达不到市政文明道路考评标准；

第二，紫外线老化速度快。夏季全日强紫外线直射，热熔涂料填料快速氧化，白色标线发黄、黄色标线褪色，夜间反光玻璃珠大面积脱落，通车半年逆反射系数直接不达标，需要局部补线；

第三，雨后附着力衰减快。夏季阵雨频繁，路面干湿交替频繁，热熔涂料仅贴合路面表层，水汽渗入底部后，极易整片翘边脱落，尤其老旧沥青、打磨水泥路面，脱落返工率高达40%；

第四，综合养护成本偏高。热熔标线年均修补1-2次，封闭道路施工、人工铲除、二次用料叠加核算，五年总成本远超一次性施工的双组份道路标线涂料，长期市政运维极不划算。

针对以上夏季通病，双组份涂料依靠化学交联固化成型，不受路面高温、干湿交替影响，专门对标夏季长效划线项目，也是目前招投标文件高频指定长效标线材料。

二、国标双组份标线涂料，适配夏季施工四大核心优势

市面上低价勾兑双组份涂料、正规国标双组份涂料外观无差别，但夏季施工成型效果、耐候性能差距极大，合规原厂双组份，从配方层面适配全国南北方夏季气候，四大优势适配全场景道路施工。

1、抗紫外线耐老化，夏季不褪色不变色

国标双组份A、B组份混合后发生聚合化学反应，形成致密网状防护漆膜，配方添加进口抗UV助剂，可阻隔92%以上路面直射紫外线，即便全年夏季暴晒，标线原色留存率极高，白度持久、黄色鲜亮，无需年年补涂翻新。适配沿海强光城市、西部干旱暴晒公路，解决夏季标线褪色验收难题，适配市政外观考评常态化检查。

2、高温不软化、低温不开裂，适配昼夜温差路面

不同于热熔料热胀冷缩属性，化学固化后的双组份标线硬度恒定，耐热温度可达70℃，正午路面高温不软化、不粘胎；夜间夏季降温结露，韧性充足不开裂，兼顾高温抗压、低温抗裂双重性能，特别适配高架桥、环山公路昼夜温差大路段，四季形态稳定，无形变破损隐患。

3、渗透性附着力强，雨后不起皮不脱落

双组份涂料粘度适中，施工后可渗入沥青微孔、水泥路面毛细孔隙，和路面咬合固化为一体，而非表层覆膜附着。夏季雨后路面微湿、轻度扬尘路面，合规施工依旧保障附着力，杜绝雨水分层起皮问题，适配老旧改造路面、打磨破损老路翻新划线，省去大面积打磨基面成本。

4、反光持久耐磨，适配重载高速长期通车

优质双组份涂料可内嵌高折射率玻璃珠，珠体和涂料化学结合，而非表层附着，夏季雨水冲刷、车辆磨损不易掉珠，夜间反光时效可达3-5年。适配高速匝道、城市主干道、货运专用通道等高车流路段，大幅降低年度反光复测、补珠养护工作量。

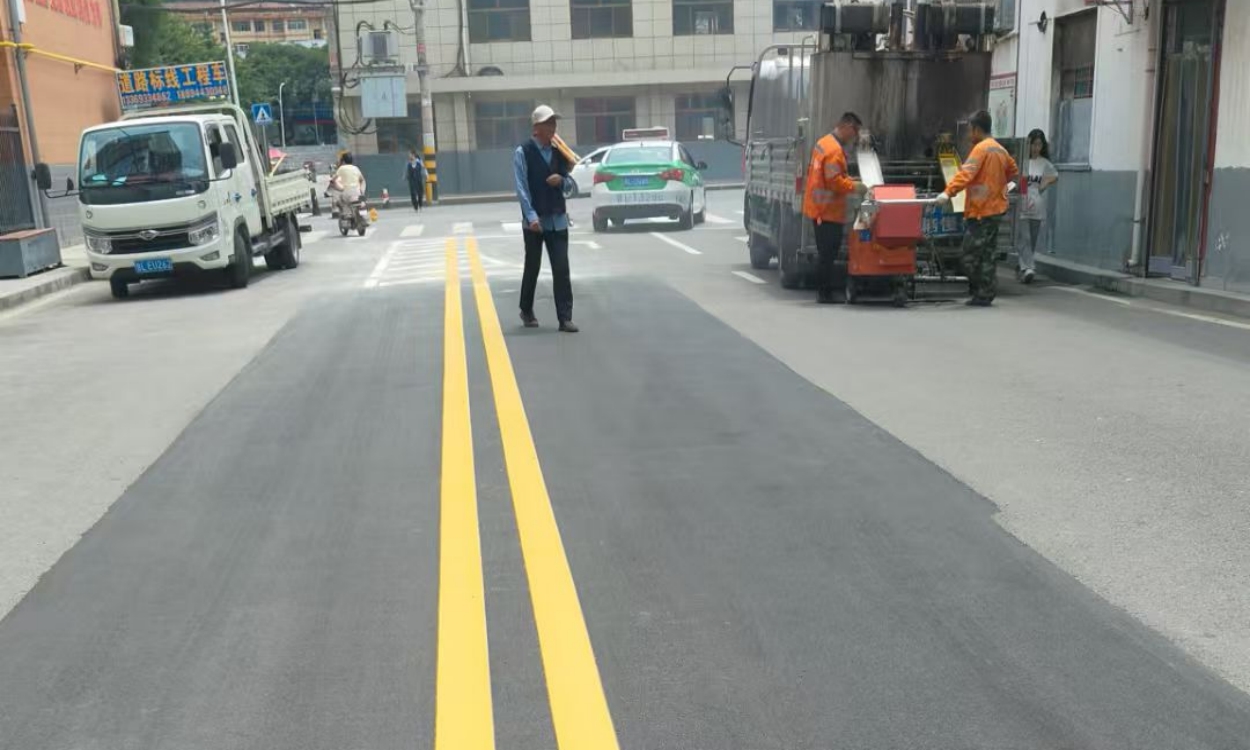

三、2026夏季工程分类选材：双组份适配项目明细

工程采购无需全项目替换双组份，按需分类选材平衡预算，小额园区短期划线可用国标热熔涂料，以下六大类项目，夏季优先采购双组份标线涂料，一次施工多年免维护。

1、交通主干道类：城市快速路、国道省道行车道、高速出入口、隧道内部标线，要求反光稳定、耐久合规、少封闭养护路段；

2、沿海高腐蚀路段：临海市政道路、港区货运道路，路面盐分高、湿度大，热熔料极易腐蚀破损，双组份耐盐碱腐蚀适配性更强；

3、重载专用场地：物流园厂区通道、货车停车场、工业园装卸区，车辆启停频繁、刹车磨损大，双组份耐磨性能远超普通热熔料；

4、景观考评道路：城市游园道路、市政示范路段、文明城市考评路面，对标标线色泽统一、外观完好、无修补痕迹硬性要求；

5、高寒高温温差路段：北方昼夜温差山区公路、南方高温多雨环山道路，规避季节交替标线开裂、软化通病；

6、工期受限项目：围挡封闭难度大、通车人流量大路段，双组份可调固化速度，适配夏季快速施工、快速放行通车工况。

四、重点避雷：夏季双组份施工五大禁忌（90%返工源于操作失误）

双组份施工容错率低于热熔涂料，夏季气温特殊，配比、施工、养护稍有失误，就会出现表面发粘、局部不干、厚薄不均、附着力变差问题，结合本月工地售后整改案例，整理硬性施工禁忌，施工班组直接参照执行。

禁忌一：随意更改AB料配比比例。夏季气温升高，固化速度加快，严禁私自减少固化剂用量，配比失衡会出现表层干透、内部不干，通车粘脚粘石子；必须严格按照厂家1:1标准配比，高温工地可微调专用缓凝助剂，保障匀速固化。

禁忌二：雨后路面未干透直接施工。双组份化学反应怕积水，夏季雷雨过后，水泥路面必须晾晒4小时、沥青路面晾晒2小时，微孔无隐性水汽方可施工，水汽会破坏交联反应，后期整片分层脱落。

禁忌三：正午11点-16点高温混料施工。环境温度超35℃时，混合料活化时间大幅缩短，调配完毕快速凝胶结块，浪费材料且划线厚薄不均，优选早5-10点、傍晚17点后低温时段调配施工。

禁忌四：混用热熔专用底油。双组份必须使用配套专用渗透底油，热熔底油成膜太厚，阻隔涂料咬合路面，夏季高温极易出现标线脱层，采购涂料务必同步配套专属底油，不可通用混用。

禁忌五：一次性厚涂施工。夏季散热慢，双组份单次施工厚度控制1.8-2.0mm国标厚度即可，加厚施工内部反应不完全，后期内部发软破损，合规厚度即可满足重载耐磨标准。

五、夏季采购甄别：国标双组份与非标勾兑料快速分辨方法

现阶段建材市场低价非标双组份泛滥，添加大量钙粉填料、劣质树脂，单价低廉，但夏季施工极易褪色、固化不全，采购验货三点即可快速分辨。第一，看原液流动性，国标原液质地均匀无结块，开盖无刺鼻异味，非标料浑浊沉淀、刺激性气味浓烈；第二，看检测资料，国标批次附带JT/T280全项检测报告、耐紫外线检测证书，可直接归档招投标；第三，做小样测试，现场取少量混合料，35℃环境下2小时匀速固化即为合格，过快结块、长期发粘均为非标用料。

六、源头厂家夏季供货服务优势

适配新老站点差异化供货布局，我厂现货供应国标耐高温热熔标线涂料、全天候双组份标线涂料、配套专用底油、高折射率反光玻璃珠，贴合2026夏季全地域施工工况。全厂分区生产夏季改性配方涂料，优化高温固化体系，适配全国高温、多雨、沿海全工况；资质全套可直接用于项目报验、招投标入库；免费提供夏季配比调试、错峰施工、基面处理一对一技术指导；就近仓库整车发货，现货不断货，不耽误工地暑期施工工期，支持小批量试单、工程定制调色。

2026夏季道路划线选材核心逻辑：短期小额园区项目选用国标热熔涂料控成本，市政长效、高速、沿海、重载刚需项目，优先选用改性双组份标线涂料，从源头减少夏季褪色、起皮、开裂养护问题。同时严控配比、施工时段、基面干燥度五大施工禁忌，选用原厂合规带资质用料，即可实现标线耐久成型、一次性通过交管验收。近期有暑期道路翻新、长效划线采购计划，可随时索取夏季施工方案及实时出厂报价。
