西北高原热熔振荡标线选材、施工与现场验收全解析

在西北戈壁高原地区，多条国道干线进入公路安全提升、老旧道路标线翻新集中建设期。受海拔高、昼夜温差大、紫外线辐射强、常年干旱多风沙等特殊气候影响，常规平原地区使用的普通热熔标线极易出现高温软化、低温开裂、紫外线老化褪色、风沙磨损严重等质量病害，不仅缩短道路标线使用寿命，还会埋下道路交通安全隐患。近期，山东路美交通技术团队奔赴西北某高原国道改扩建项目施工现场，对新施划的热熔振荡减速标线开展现场竣工验收工作，从标线外观成型、结构厚度、夜间反光性能、路面附着力四大维度逐项检测，严格按照 JT/T280-2022 国标规范把控工程质量，保障高原戈壁路段振荡标线长效稳定发挥减速警示、雨夜可视的安全防护作用。

一、高原戈壁特殊工况，道路标线施工面临四大技术难点

昼夜温差悬殊，标线极易收缩开裂

高原区域昼夜温差可达到 30℃以上，白天路面地表最高温度可达 60℃，夜间气温骤降至 0℃以下，常规热熔标线涂料在反复热胀冷缩作用下，漆膜内部会产生巨大内应力，很容易出现标线横向、网状收缩裂纹，振荡标线凸起结构更是极易从根部断裂脱落，大幅缩短标线使用年限。

强紫外线长时间照射，标线快速老化褪色

戈壁地区植被稀疏、空气洁净，紫外线辐射强度远高于内陆平原，普通热熔标线所用钛白粉、树脂原料耐老化性能不足，通车 1-2 年就会出现发黄、发白、色度衰减，白天辨识度大幅下降，失去道路引导警示作用。

风沙频繁侵袭，标线表层磨损严重

常年大风裹挟砂石持续冲刷路面标线，尤其是振荡标线凸起部位，极易被风沙打磨磨损，一旦表层反光玻璃珠脱落，夜间逆反射系数快速衰减，雨夜行车安全隐患急剧上升。

部分老旧沥青路面老化松散，附着力管控难度高

高原早期修建的国道沥青路面服役年限久，表层骨料松散、路面油污、风化杂质较多，如果基面预处理不到位，热熔标线极易出现整片起皮、脱落病害，无法通过交工验收。

基于以上严苛的环境工况，高原公路标线项目在原材料选型、施工工艺、现场验收三个环节，都需要区别于常规市政、平原农村公路项目，必须针对性采用耐候改性产品 + 精细化现场质控方案。

二、本次高原国道热熔振荡标线现场四大验收检测项目

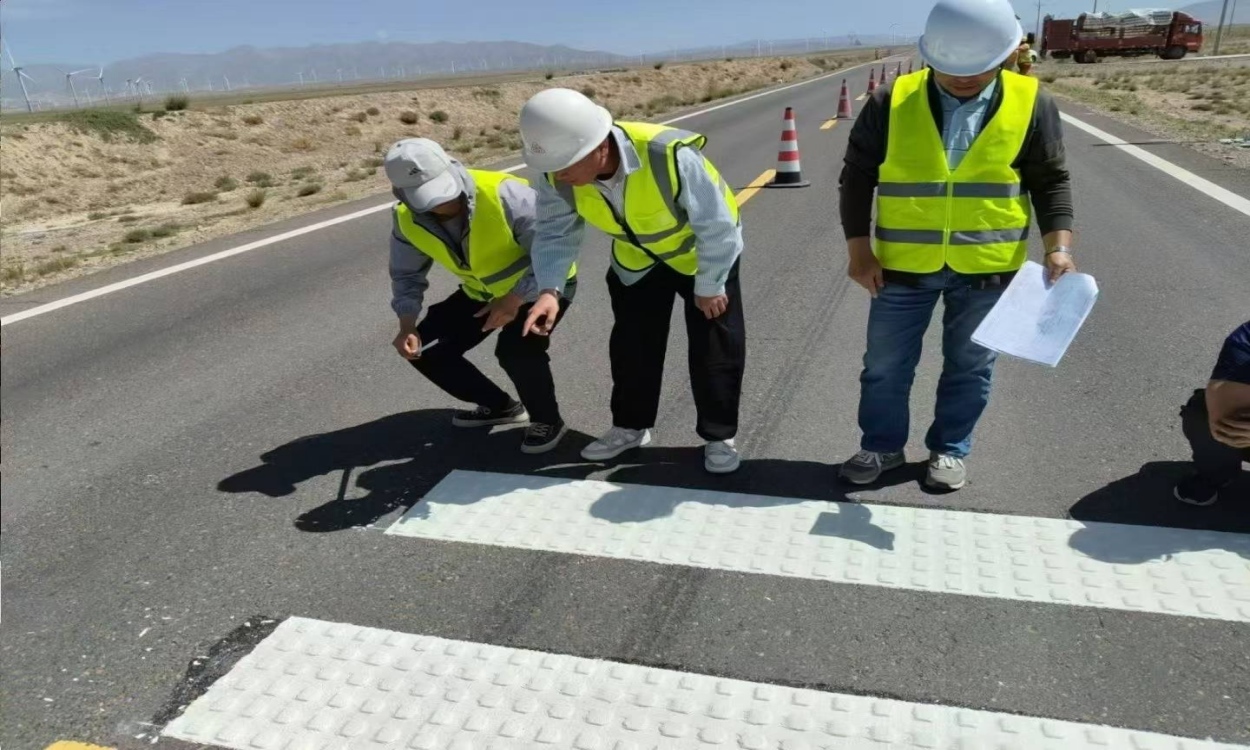

本次路美技术团队在施工现场，结合项目招标文件及 JT/T280-2022 国家标准，对刚完工的热熔振荡斑马线、减速振荡标线开展全方位现场核验，核心验收内容分为四大板块：

外观与线型结构验收

首先对标线整体线型、凸起结构规整度进行肉眼核验，要求标线边线顺直无毛边、宽窄偏差控制在 ±5mm 以内，振荡凸起块填充饱满无塌陷、缺角、变形，表面均匀撒布反光玻璃珠，无局部漏撒、堆积现象。同时检查标线表面是否存在针孔、气泡、发黄、泛白等施工缺陷，一旦出现连片起泡，说明施工阶段路面潮气未充分挥发，需要局部铲除重新施划。

标线涂层厚度精准检测

高原重载货车通行频次高，对标线耐磨性能要求严苛，本次项目要求振荡标线基线厚度控制在 1.8mm-2.0mm，凸起高度严格按照国标 6mm-7mm 施工，厚度不足会导致标线短期磨损失效，过厚则极易受温差影响出现开裂病害。技术人员采用专业厚度检测仪多点随机抽检，全线每个一公里路段抽取 3-5 个检测点位，确保全线厚度均匀达标。

路面附着力现场核验

针对老旧沥青路面，现场随机选取点位采用拉拔试验检测标线粘结强度，要求标线与沥青路面紧密贴合，无起皮、翘边、剥离隐患。对于局部路面松散点位，要求施工单位必须提前采用打磨机清扫、高渗透底油双层涂布工艺，封闭路面松散孔隙，提升标线锚固粘结能力，从根源规避后期整片脱落风险。

逆反射系数现场采样检测

夜间反光性能是高原山区公路验收的核心硬性指标，戈壁路段夜间车流速度快、沿线照明设施匮乏，必须依靠高亮标线保障行车可视性。验收要求白色热熔振荡标线初始逆反射系数不低于 150 mcd/(m²・lx)，施工完成 72 小时固化后现场抽检，同时核验玻璃珠撒布均匀度，确保凸起顶面、侧面都有足量高折射率玻璃珠附着，抵御风沙磨损后依然可以长效保障雨夜反光效果。

三、高原高寒干旱地区热熔振荡标线选材三大核心标准

结合本次西北戈壁项目落地经验，想要提升高原道路标线使用寿命，选材环节必须锁定三大性能指标：

选用高低温双抗改性热熔标线涂料

优先选择软化点≥115℃的耐高温、低温增韧型专用热熔涂料，配方内添加抗紫外线、抗风沙耐磨改性助剂，既可以抵御夏季地表高温软化流淌，又能在冬季低温环境下保持漆膜柔韧性，避免昼夜大温差引发的开裂、脱落病害。振荡标线必须选用专用高抗冲击配方涂料，不可使用普通平面热熔涂料替代。

高耐候钛白粉 + 足量预混反光玻璃珠

原料必须采用金红石型耐候钛白粉，大幅提升抗紫外线老化能力，延缓标线褪色发黄；严格遵循 JT/T280-2022 国标要求，涂料内部预混玻璃珠含量不低于 20%，搭配成圆率≥75% 的高折射率面撒玻璃珠，双重保障标线长期反光性能，抵御风沙磨损带来的反光衰减。

配套高渗透专用路面底油

老旧、松散、风化沥青路面必须选用高渗透型道路下涂剂，提升涂料与路面的粘结锚固效果，针对高原干燥多尘的工况，施工前必须采用大功率吹风机多次吹扫路面浮尘，杜绝粉尘残留影响底油渗透粘结效果。

四、高原地区道路标线施工避坑实操要点

错峰施工规避极端温度时段

高原正午地表温度过高，清晨容易出现路面露水，最佳施工时间段为上午 6:30-10:00、傍晚 17:00 之后，避开露水未蒸发、地表超高温两个极端时段，防止标线出现发白、起泡、高温流淌缺陷。

涂料熔融温度适度上调

环境昼夜温差大、空气干燥，热熔涂料熔融温度控制在 195℃-210℃，充分搅拌保温 5 分钟以上，确保助剂、树脂、玻璃珠混合均匀，避免原料分层导致局部标线色差、耐磨性能不均衡。

严控玻璃珠撒布时机与用量

高原空气干燥，涂料冷却固化速度更快，需要在涂料摊铺完成 1-2 秒内立即撒布玻璃珠，面撒用量较平原地区上浮 15%，保证珠体嵌入漆膜深度达标，抵御常年风沙冲刷脱落。

施工后延长固化养护时间

高原空气干燥，虽然标线表层固化速度快，但内部漆膜完全固化需要更长时间，建议施工完成后封闭路段 4 小时以上再开放交通，避免车辆过早碾压造成标线凸起变形、玻璃珠脱落。

企业项目服务结语

从内陆市政道路、四好农村路到西北高原戈壁国道干线，山东路美交通设施凭借 28 年道路标线材料研发生产与全国多地域项目技术服务经验，针对高温、严寒、沿海腐蚀、高原强紫外线等各类特殊工况，研发适配不同区域气候的改性系列热熔、振荡、双组份标线产品，可全方位满足全国各地公路标线招投标选材、现场施工技术指导、项目竣工验收全流程配套服务。

在本次西北高原国道振荡标线项目中，路美不仅为项目提供符合 JT/T280-2022 国标的高寒耐候型热熔振荡标线涂料、高耐磨反光玻璃珠、路面专用渗透底油等全套施工耗材，同时派遣专业技术人员奔赴施工现场，全程开展施工技术交底、现场工艺巡检、竣工质量检测验收工作，协助施工单位一次性通过业主、监理多方联合验收，用稳定可靠的产品与精细化技术服务，筑牢高原戈壁地区道路交通安全防护防线。

未来，山东路美交通将持续深耕特殊地域工况标线材料技术研发，不断优化高寒、高温、高腐蚀、高风沙场景下的道路标线产品配方，持续为全国各省市公路改扩建、道路安全生命防护工程、老旧道路标线养护项目提供国标合规的交通建材一站式供货与全程技术落地服务，助力全国路网交通安全设施规范化、长效化建设。
